目 錄
1. 前言-------------------------------------------3
2. 塔吊安裝人員及崗位職責----------------4
3. 塔吊安裝前的準備工作-------------------5
4. 塔吊主體安裝-------------------------------6
5. 塔吊的頂升加節----------------------------7
6. 塔吊的附著----------------------------------8
7. 塔機調試------------------------------------11
8. 檢查驗收------------------------------------12
9. 塔吊安裝安全要求------------------------12
10．塔機拆卸---------------------------------13
11.編制說明-----------------------------------14
一、前言
1、工程概況
（附件）
2、塔吊的概況
該塔機系 中聯重科股份有限公司 生產的型號為 QTZ80（TC5610-6） ，其特點起升機構采用渦流制動調速的起升方案，最大起升速度快，慢就位準確可靠。本機的主要參數見下表：
|
最大工作幅度 |
56m |
額定起重力矩 |
800kN.m |
|
最大起重量 |
6t |
臂尾起重量 |
1t |
|
最大獨立高度 |
40.5m |
最大附著高度 |
210米 |
|
整機重量 |
75t |
電機總功率 |
35 kw |
二、塔吊安裝人員及崗位職責
我公司具有相應的起重設備專業安裝及維修資質從事該塔機的安裝工程作業。安裝隊所有人員均經過專業培訓，考核合格并取得操作證，持證上崗。安裝隊的崗位及職責如下：
總指揮 張金柱 負責本工程的指揮協調安全工作
總指揮 林志超 負責本工程的指揮協調安全工作
總指揮 楊波 負責本工程的指揮協調安全工作
電 工 楊波 負責塔機電氣及相關部位的接線
安裝工 楊波 負責塔機各部件的安裝和調試
安裝工 冉隆非 負責塔機各部件的安裝和調試
安裝工 陸節斌 負責塔機各部件的安裝和調試
安裝工 何建坤 負責塔機各部件的安裝和調試
司機負責起吊或搬運設備及材料等
所有人員都必須嚴格遵守特種作業操作規程，以及建筑工地的安全生產規章制度。
三、塔吊安裝前的準備工作
1、塔吊基礎承臺的制作
根據本塔吊基礎工程的計算書及施工圖，制作基礎承臺。地腳螺栓預埋件采用 中聯重科股份有限公司 制造有限公司生產的強度螺栓。材質為40Cr，規格為M36×1200。共計16條。
2、安裝前的準備工作
⑴．使用的工具及儀器
汽車式起重機 25t 一臺
專用扳手 四套
萬用表 一個
電阻檢測表 一個
水準儀 一臺
經緯儀 一臺
大錘 4--10p 四個
⑵、對安裝方案的技術要求、安全要求向作業人員交底，并檢查所使用的工具及安全帽、安全帶是否符合要求，同時明確指揮信號。
⑶、安裝現場電源電壓應達到AC±380V/50Hz，運輸?shù)缆?、作業場地應具有作業條件，設置安全防護區禁止無關人員在內逗留。
⑷、安裝前對基礎承臺表面平整度、預埋件的位置、標高進行校對檢查。
⑸、安裝前對頂升液壓系統的液壓缸、油管、頂升架結構、導向輪、頂升撐腳（爬爪）等進行檢查，及時處理存在的問題。
⑹、對將安裝的各個機構、部位、結構焊縫、重要部位的螺栓、銷軸、卷揚機和鋼絲繩、吊鉤、吊具以及電氣設備、線路等進行檢查，使隱患排除在安裝作業之前。
四、塔吊主體安裝
1、安裝底座：將塔機底座安裝在基礎承臺上，并用平水尺量。若底座不在同一水平面上，則在其下方加墊鐵板，使其四個腳都在同一水平面。
2、第一節架安裝在底座上，用經緯儀校正，保證其垂直度。無風狀態下側向垂直度為1/1000，然后用螺栓扭緊。
3、把內套架油缸頂升梁安裝在第一節架內最低一塊內踏板上，自升平臺安裝在第一節架頂部，將四個活動掛鉤掛在橫腹桿上。
4、把內套架及各部件組裝好，吊到第一節架內，將活塞耳環與油缸頂升梁鉸點用銷軸接好，再將內外塔連接件與第一節架用螺栓固定。
5、回轉支承、上下回轉支承架、回轉機構平臺、欄桿等部件組裝后，安裝到內套架Ⅱ節架頂部。塔頂節架用銷軸與回轉上支承架固定?；剞D支承與上下回轉支承架連接的M24高強度螺栓預緊力矩M=900N.m。
6、平衡臂在地面裝上起升機構，平衡臂拉桿、平臺、擋風板、欄桿等部件，用汽車吊把平衡臂吊起，用銷軸與回轉上支承架連接固定，臂上拉桿與塔頂拉桿用銷軸連接好后，松開汽車吊鉤，在平衡臂尾部安放一塊2500kg平衡塊。
7、在地面組裝起重臂，裝上變幅小車和小車牽引機構，連接和穿繞變幅小車的鋼絲繩；起重臂拉桿裝在臂架上。用汽車吊將起重臂吊起，使臂根鉸點與回轉上支承架的鉸點耳對正，用銷軸連接，然后將起重臂自由再適當?shù)跗?，再把起重卷揚機的鋼絲繩經塔頂滑輪引出來，固定在臂架拉桿的自由端，慢慢啟動起升機構，把起重臂拉桿拉向塔頂，直至銷軸穿上固定牢固。最后放下汽車吊吊鉤至松開。
8、塔吊主體金屬結構基本安裝完畢后，將操作室的一切電器設備裝配好，吊起安裝到回轉上支承側面，并用銷子固定好；接著裝好所需的平衡塊；穿繞起升鋼絲繩。并檢查起升機構制動器，高度限位器，電磁離合器及小車變幅行程開關是否安裝牢固、靈活。
9、接通電源進行試運轉，各機構動作應正確、平穩、無異響，制動可靠，各安全裝置靈敏有效，在無載荷情況下。塔身與基礎平面的垂直度允許偏差為1/1000。方可進行頂升加節。
五、塔吊的頂升加節
1、升時風力不大于四級（≤7.9m/s），頂升過程中不得進行其他吊裝作業。
2、吊起適當?shù)钠胶庵卣{節變幅小車令踏身平衡。
3、把連接件螺栓拆下，操作液壓頂升系統把內套架頂起，然后拿出連接件。
4、放下平衡重，將一片標準節片吊上掛到回轉小吊鉤上。
5、再將一個U形標準節吊起掛到回轉小吊鉤上，然后吊起平衡重令塔身平衡。操作液壓頂升系統，一邊頂升一邊拼裝標準節，在頂升過程中注意自升平臺與塔身卡住。
6、頂升完畢后，把連接件放回用螺栓將內外套架連接牢固。
7、在每節標準節架內安裝上爬梯撐桿和爬梯。
六、塔吊的附著

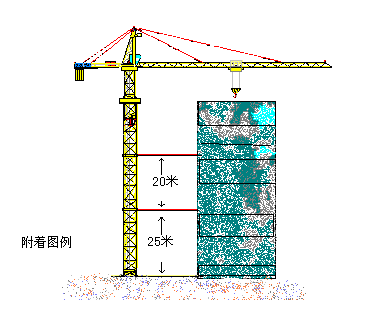

1. 在頂升加節之前要在塔身的適當位置安裝附著架,根據建筑施工的要求和現場實際情況,塔機的附著點如下圖所示:
塔機附著
2. QTZ80塔機的附著技術參數: 本機最高的一道附著架至起重臂鉸點處高度(懸臂高度)達到80米時，建筑物的承受力最大，下表為此工況下建筑物的載荷值：
單位：kN
|
工況 載荷 |
F1 |
F2 |
F3 |
F4 |
|
工作狀態 |
-97 |
74 |
69 |
19 |
|
非工作狀態 |
-199 |
149 |
19 |
36 |
塔身在最高一道附著架處截面內力為:Pｘ=-1.0KＮ, Pｙ=-36KＮ,
Mｘ=-1054KN.ｍ MF=-1121KN.ｍ MZ=-422KN.ｍ
a) 附著架的安裝：在建筑物的適當高度(樓層)安裝預埋鋼板,平面安裝時要與樓面的梁(柱)連接牢固.附著角度掌握在45-60度之間,優先考慮預埋點的位置是否牢固可靠.預埋方法見下圖所示:
鋼板A 鋼板B
b) 在塔身與預埋鋼板相同高度的位置用毛竹或排柵搭建平臺,并有走道與建筑物樓層相連.其寬度以適合一人行走為宜.
c) 在塔身與預埋鋼板的相同高度安裝附著框.用螺栓扭緊,使附著框箍緊塔身.
d) 測量附著框與預埋鋼板的實際距離,加工附著拉桿.
e) 用拉桿連接附著框與預埋鋼板.連接附著框時用銷軸連接,.擺正起重臂令塔身平衡且垂直后把拉桿固定到預埋鋼板上,一般情況下使用焊接法.
f) 頂升加節前的準備工作
1. 按照施工進度及計劃確定頂升加節的高度和時間,頂升時風力不大于四級(≤7.9ms),
2. 頂升到預定高度前必須先確定是否超過其獨立自由高度,若超過則要在適當位置先安裝好附著架后方可進行頂升作業.
3. 檢查液壓頂升系統是否靈敏可靠,有問題及時排除.
4. 所有作業人員必須佩帶好安全帽及安全帶等安全防護用品后方可上機作業.
5. 準備好鐵錘,專用扳手等常用工具
g)頂升的步驟
1、用塔機在地面吊裝,拼好U型塔身標準節.
2、吊起適當?shù)钠胶庵卣{節變幅小車令塔身平衡。
3、把連接件螺栓拆下，操作液壓頂升系統把內套架頂起到適當高度，然后拿出連接件。
4、放下平衡重，將一片標準節片吊上掛到回轉小吊鉤上。并將其推至塔身的另一面.
5、再將一個U形標準節吊起掛到回轉小吊鉤上，使其套住內套架.然后吊起平衡重令塔身平衡。操作液壓頂升系統，一邊頂升一邊拼裝標準節，在頂升過程中注意自升平臺與塔身卡住。
6、頂升完畢后，把連接件放回用螺栓將內外套架連接牢固。
7、在每節標準節架內安裝上爬梯撐桿和爬梯
h)附墻頂升過程中的安全要求
1、安裝附墻頂升作業時必須佩帶好安全帶等安全防護用品.并進行安全技術交底.
2、預埋鋼板時,必須與建筑物梁柱的主筋連接牢固,并且等混凝土的強度達到要求,預埋鋼板抗拉強度＞1210KN.ｍ后方能安裝附著架.
3、附著時嚴禁進行其他無關的吊裝作業.
4、安裝附著框時要注意U型框的安裝位置,方便日后塔機拆除作業.同時在安裝第一個U型框時要用鐵絲綁扎牢固.
5、固定附著拉桿時,連接附著框一端用銷軸固定,連接建筑物預埋鋼板的一端采用焊接法時焊縫應符合要求,其抗拉強度應＞1300KN.ｍ.
6、附著架安裝完成后必須保證塔身的垂直度≤2/1000.
7、頂升時要注意放好螺栓彈介等零部件以及其他用品,以防丟落傷人
i)頂升時標準節螺栓一定要扭緊,使用加力桿時要注意防滑.
j）使用鐵錘時,事先要檢查是否牢靠,避免因手柄折斷墜落而傷人.
k)塔身不平衡時,不可以進行頂升作業.
l)頂升時風力不大于四級（≤7.9m/s），頂升過程中不得進行其他吊裝作業。
七、 塔機調試
1、吊鉤超高限位器的調試：
把吊鉤行至與小車滑輪之間1～2米的安全距離處時，將行程開關內的觸點調整至閉合狀。使起升無法動作。
2、回轉機構的調整：
通過調整止動器上的調整螺桿使止動提片與止動輪之間一般保持0.5～2mm的間隙。
3、小車牽引機構的調整：
首先將小車開至臂端最大幅度處，調整行程開關至閉合狀態，使小車無法往前行走。然后再將小車開臂架最小幅度處，調整行程開關至閉合狀態，使小車無法往回動作。
4、起重量限制器的調整：
超過額定負荷時，控制起升機構只能慢速不能快。超過額定負荷10%時，報警器報警，同時控制起升機構只能向下運動不能向上。
5、力矩限制器的調整：
達到額定起升力矩90%時，報警器工作。超過5%額定力矩時，切斷起升卷揚機的上升回路、限制牽引小車只能向后不能向前。
八、檢查驗收
1、檢查塔吊的緊固情況、滑輪與鋼絲繩接觸情況，電氣線路、安全裝置及塔吊安裝精度。在無載荷的情況下，塔身與地面的垂直度偏差不得超過3/1000。
2、空載實驗。按提升、回轉、變幅分別進行動作實驗，并做提升、回轉、變幅聯動實驗。實驗過程中觸動各限位開關，檢驗其靈敏度。
3、額定載荷實驗。吊臂在最小工作幅度提升額定最大起重量，重物離地20cm保持十分鐘，離地距離不變（此時力矩限制器應發出報警信號）。實驗合格后，分別在最大、最小和中間工作幅度進行提升、回轉、變幅實驗及聯動實驗。
4、進行以上實驗時，應用經緯儀在塔吊的兩個方向觀測塔吊的變形情況及恢復情況。觀察實驗過程中有無異?，F(xiàn)象，升溫、漏油、油漆脫落等情況。進行記錄、測定，最后確認合格后方可投入使用。
九、塔吊安裝安全要求
1. 1. 安裝作業必須統一指揮，如發現指揮信號不清楚或有錯誤時，應停止作業，待聯系清楚后再進行。
2．安裝人員進入作業現場必須穿戴安全防護用品，高空作業要系好安全帶。認真持行安裝工藝和操作規程，當發現有異常情況和疑難問題不能用正常方法進行安裝時，應及時向技術負責人反映，不得自行其是。
3.在安裝上回轉、變幅小車和起重臂時，應保證塔身的平衡。采用高強度螺栓連接，應使用原廠制造的連接螺栓（自制的應具有試驗合格證明），其扭矩應M≥900N·m。
4.頂升加節時，必須制動回轉機構，不得做其他吊裝作業。保持起重臂與平衡臂處與平衡狀態。
5.安裝作業應在白天進行，大風、大霧和雷雨天氣應停止作業。安裝過程中如遇天氣劇變或停電等意外情況，必須將已安裝的部件達到穩定，連接牢固狀態方可停止作業。
6.塔身不能作三相四線制電網中的零線，接地必須良好，接地電阻≤4Ω。塔身55m范圍內不應有高壓輸電線，否則應采取安全防護措施。電氣設備的絕緣電阻R≥1ΜΩ。
7.鋼絲繩采用繩夾時，夾扣不得少于三個。夾扣間距是鋼絲繩直徑的六倍，最后夾扣距繩頭的長度不得小于140mm。
十、塔機拆卸
（一）現場拆卸條件
現場條件必須保證現場應有足夠的場地來進行拆卸作業，并在該塔機解體后能夠方便安全地運輸出工地。在拆卸時，周圍采取隔離措施，防止有閑雜人員等在作業區內逗留。
（二）塔機拆除前的準備工作
1、清理現場的障礙物。
2、準備25T汽車吊一臺，準備輔助的吊裝設備，枕木、鐵鍥、手動葫蘆以及足夠的鐵絲、索具、大錘、扳手等專用和日常工具。
3、勞動組織
總指揮 負責本工程的指揮協調安全工作
電 工 負責塔機電氣及相關部位的接線
安裝工 負責塔機各部件的安裝和調試
安裝工 負責塔機各部件的安裝和調試
安裝工 負責塔機各部件的安裝和調試
安裝工 負責塔機各部件的安裝和調試
司機負責起吊或搬運設備及材料等
（三）塔機的具體拆卸步驟
1、在拆卸前要對該塔機進行仔細的檢查，尤其對頂升系統的檢查。使安全隱患排除在操作的過程中。
2、降塔作業:
A. 起重臂吊起一重物,重量為1.5-2.0T之間.調節變幅小車令塔身平衡.
B. 拆下內外塔身連接件螺栓,稍頂起取出連接件.然后一邊逐格降塔一邊拆下標準節螺栓.
C. 當拆至適當位置時,用回轉小鉤分別掛住四片標準節上耳環,拆下連接螺栓使其與塔身分離,并用塔機吊鉤吊至地面.
3、附著架的拆卸:
A. 塔機降到一定高度后,裝好內外塔身連接件.
B. 拆出拉桿與建筑物預埋件間的連接銷軸,再拆出與附著框間的連接銷軸.
C. 借用塔機自身的吊鉤吊住拉桿的一頭,另一頭使用手動葫蘆和麻繩移到與起重臂的正方后在吊至地面.
D. 拆卸附著框時使用手動葫蘆和麻繩、鐵絲與吊鉤配合操作.
1、 先將塔機降到預定的高度，以便借助汽車吊輔助拆卸.
2、 拆掉主卷揚鋼絲繩，放下吊鉤。將起升主鋼絲繩全部收回主卷揚筒。然后拆卸小車牽引機構.
3、 先用汽車吊卸下四塊配重。
4、 利用主卷揚系統輔助拆卸塔機起重臂，先將起重臂抬起，拆下起重臂拉桿，然后將拉桿慢慢放到主臂上，捆綁好。然后，用汽車吊將起重臂吊平，將臂根部的銷軸打出。拆下起重臂。
5、 將起重臂放在地面后（注意保護小車），逐節解體。
6、 將剩余的一快配重用汽車吊卸到地面。
7、 用汽車吊拆卸平衡臂。
8、 拆卸護欄，捆扎好。
9、 拆卸塔尖，將塔尖與回轉支承連接的銷軸打出，將塔尖用汽車吊卸到地面。
10、 拆卸回轉支承，用汽車吊吊放到地面。
11、 將自升平臺吊到地面。
12、 拆掉基礎承臺上的地腳螺栓，將內外套架連體用汽車吊吊起并平放到地面。
13、 至此，整個的拆卸過程就全部結束。
14、 余下的工作就是將整個塔機裝車運出工地。
（四）、重點預防保護措施
1、拆卸作業必須按照說明書的要求順序進行。
2、吊具應檢查合格，方可使用，吊點位置應正確。
3、起重臂起吊時，兩端應拉攬風繩，防止碰撞周圍的電桿、電線和建筑物。
4、參加人員應身體健康，無不良高空作業病。
5、作業時，嚴禁在作業區域內有人停留、行走、施工。
6、起重臂在現場拆卸解體時，要注意保護小車。
7、高空作業時，必須帶安全帶、安全帽。風力超過三級時，嚴禁作業。
8、拆除過程中，各連接銷軸必須拆卸后涂黃油。拆掉的銷軸孔開口銷必須翹開。以備下次使用。
9、拆卸前要進行技術交底，并由質安員監督。
10、特別注意旁邊電線電纜，不要發生碰撞事件。
十一、編制說明
本作業指導書，僅作為 中聯重科股份有限公司生產QTZ80（TC5610-6）塔式起重機的安裝.頂升.附墻.拆卸指導作用。不得用作其他工程項目和其他塔機的作業。
